XBB Dongle & Power Unit möjliggör att din LED-ramp eller dina extraljus tänds och släcks samtidigt som bilens helljus, om du har ett nyare fordon med LED eller xenon på helljuset vilket kräver denna typ av lösning.
Väldigt enkelt förklarat, detta är ett komplett XBB + Ledson kit för mycket simpel utläsning av Canbus helljussignal via fordonets OBD-II uttag.
Om XBB komplett kit:
Installationen är superenkel och kommunikationen sker helt trådlöst via Bluetooth vilket innebär att allt kan vara klart på så lite som 15 minuter! Inget mer tidskrävande letande efter Canbuskablar eller någon kabeldragning inne i bilen, ingen kabel som ska dras genom torpedväggen ut i motorutrymmet och liknande.

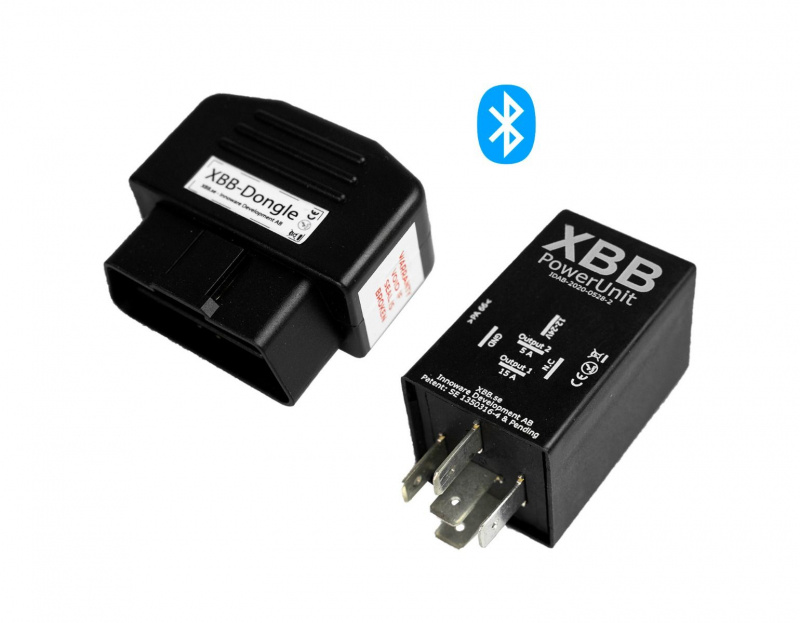

Kitet, som är helt komplett (förutom extraljus/LED-ramp), består av följande:
- OBD-II sändare (Dongle)
- Mottagar-relä (Powerunit)
- Kablage för 1, 2 eller 4 st DT-utgångar beroende på hur många ramper/extraljus du vill koppla på. En av Diodhusets många helt egenutvecklade produkter – speciellt framtaget för att förenkla monteringen för alla våra kunder.
Installation av XBB kit (komplett snabbguide här):
Före installation: Ladda ner gratis-appen XBB Configurator till din Androidtelefon eller Xbb Configurator till din iPhone och säkerställa att ditt fordon är kompatibelt med kitet.
- Montera sändarenheten (XBB Dongle) i fordonets diagnosuttag, OBDII-uttaget. Detta uttag sitter vanligtvis under ratten
- Montera LEDSON reläkablage (ingår i de kompletta paketen) vid fordonets batteri eller säkringsbox i motorutrymmet. XBB Power Unit sticks sedan ner i relähållaren på kablaget
- Dra fram och koppla DT-kontakten/kontakterna till LED-rampen/extraljusena

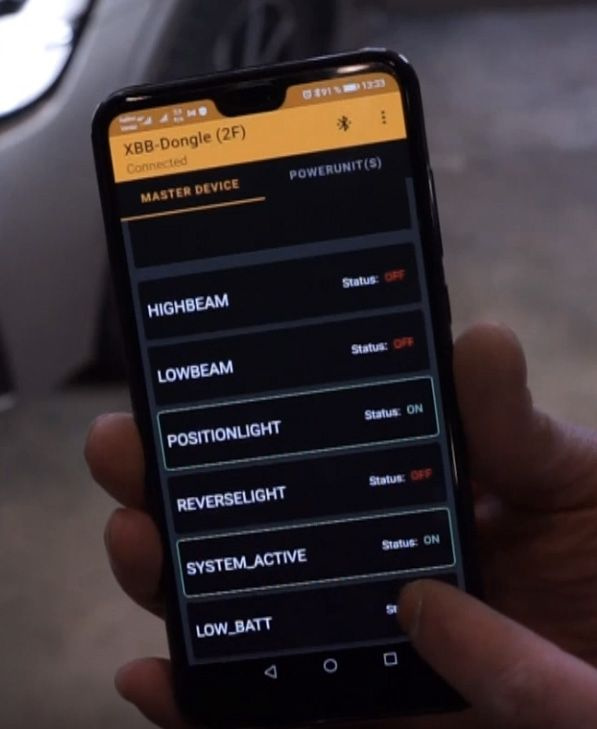

- Starta appen XBB Configurator som guidar dig steg-för-steg för att parkoppla enheterna och slutföra inställningarna.
- Klart!

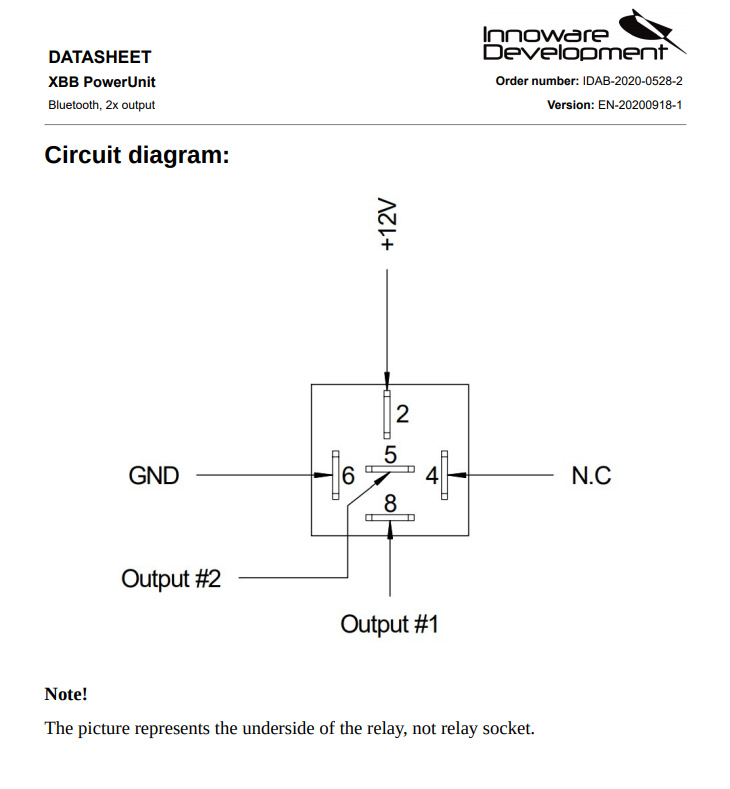

Utgångar på Mottagar-relä (Power Unit):
Mottagar-reläet kommunicerar trådlöst med sändaren (Dongle) via bluetooth / blåtand och har två av varandra oberoende utgångar. Dessa utgångar klarar upp till 15A respektive upp till 5A.
Man kan exempelvis använda utgångarna på Power Unit så här:
- Utgång nr 1 (max 15A, 180W vid 12V) för extraljus / LED-ramp
- Utgång nr 2 (max 5A, 60W vid 12V) för positionsljus / backljus (denna utgång är valfri att använda)
Dessa utgångar kan du enkelt själv ställa in med en gratis app, XBB Configurator (Google Play).
Välj mellan XBB Dongle och Power Unit utan kablage (7800221) eller kompletta kit som inkluderar det nödvändiga kablaget och därmed innehåller allt du behöver! Finns med 1 x DT för en LED-ramp (artnr 1360200), för två extraljus (artnr 1360201) eller för fyra extraljus (artnr 1360202).
Detta ingår:
- 1 x XBB Dongle - XBB Dongle datablad
- 1 x XBB Powerunit - XBB Powerunit datablad
- Nödvändigt kablage, om du väljer ett komplett paket
OBS: Önskar du köpa enbart XBB Dongle, XBB Powerunit, tillbehör (förgrening eller förlängning) eller kablage separat så finns dessa här: XBB OBD II tillbehör
OBS 2: Produkten passar inte till Tesla Model 3/Y
Installation av XBB Dongle & XBB PowerUnit samt en Ledson Apollo C 21" ramp på Volvo V60 (2019):
Installera fordonsbelysning med XBB Dongle:
Installera fordonsbelysning med XBB PowerUnit:
XBB Dongle & XBB PowerUnit Installation på endast 90 sekunder:
Produktblad (PDF) finns att ladda hem här
Frågor och svar:
- Fråga: Min app hittar inte XBB Dongeln i OBD-uttaget. Hur löser jag det?
- Svar: Platstjänster måste vara aktiverat för mobiltelefonen och den aktuella appen, kontrollera därför att detta är aktiverat
- Fråga: Fungerar appen till Cat?
- Svar: Appen fungerar ej för CAT i dagsläget
Bilspecifika frågor:
- Fråga: Fungerar XBB Dongle på Passat B7 årsmodell 2015 med xenon på helljuset?
- Svar: Det finns en kategori som heter BETA/VAG/VAG_GENERIC_1 som man kan testa på denna specifika bilmodell
- Fråga: Fungerar XBB Dongle på Opel Insignia årsmodell 2012 med xenon på helljuset?
- Svar: Nej, tyvärr inte i dagsläget
