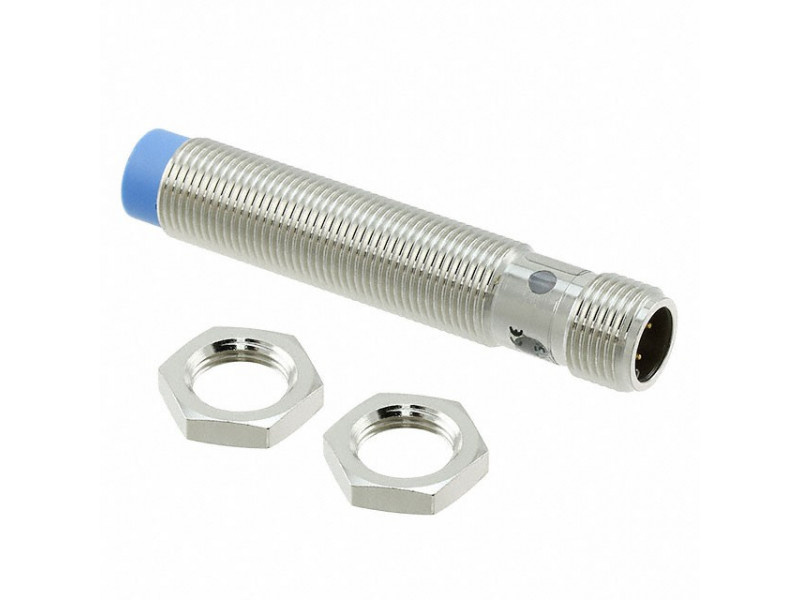

Induktiv hastighetsgivare

Induktiv givare för mätning av hastighet på drivaxel. I stället för att använda varvräknar-signal och mäta varvtal, kan man mäta hastighet och låta varvtalsregulatorn bryta när inställd hastighet uppnås.

Denna givare, monterad på drivaxeln ger en ren och stabil puls så att D-versionen av varvtalsregulator kan mäta. Genom att mäta hastighet i stället för motorvarv blir man oberoende av vilken växel som används.
Tänk på att använda minst 4 mätpunkter. Används mindre än 4 mätpunkter blir frekvensen till Varvtalsregulatorn för låg.

D-versionen kan användas till alla motorer. I bensinmotorer driver man tändspolen, och i diesel-motorer driver man magnetventilen till bränslet.

Denna sats innehåller endast givaren, tillgängliga satser:
 › 114-03-188 : Vinklad kontakt med kabel, 5meter (rekommenderad)
 › 114-03-189 : Rak kontakt med kabel, 5meter

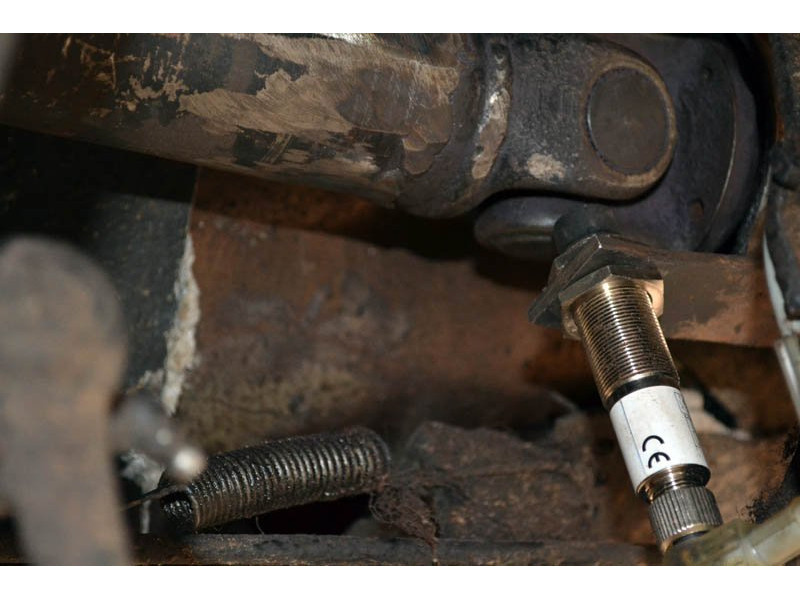

Givaren har en M12 gänga och monteras lämpligen med fäste (ingår ej) så att den ligger 1-8mm från t.ex kardan-knut. Längden på givaren inklusive vinklad kontakt är ca 80mm. Givarens egna längd är 65mm.

Denna sats innehåller inte fäste, tillgängliga fästen:
 › 114-03-181 : Monteringstillbehör till induktiv givare, vinklad
 › 114-03-182 : Monteringstillbehör till induktiv givare, rak
 › 106-m40hastgiv : Fäste för induktiv givare för M40, vinklad

Utsignalen är 0V i viloläge. När ett magnetiskt föremål är inom 8mm från givarens sensor är utgången +12V, och indikeras med gula lysdioder på givaren.
