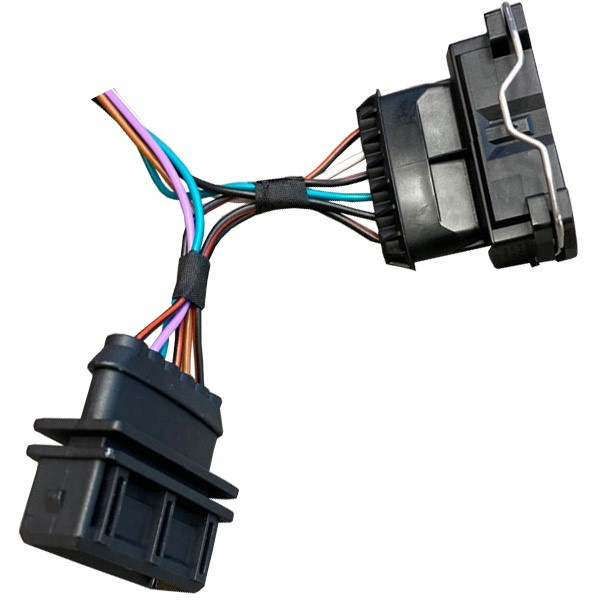

Kablar med passande kontakter för inkoppling till gaspedalen till vissa Volvo. Passar både gaspedalstyrning 03-170 och H-CAN 03-140.
Kabelsatsen passar till Volvo från -98 till -07 - Kontrollera pedalen så att kontakten stämmer med just din bil!

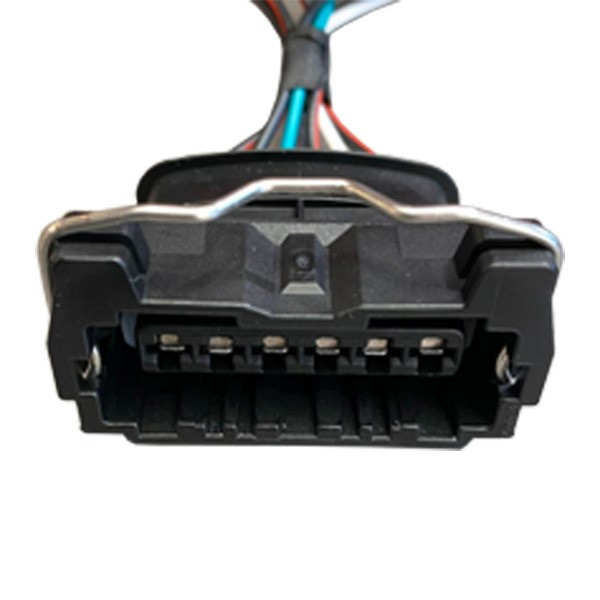

Kontrollera att gaspedalen har rätt kontakt, jämför bilden med kontakten i din bil. Ser de inte exakt lika ut så kommer det ej fungera.
OBS! Ta 12v till H-CAN från position 1 på gaspedalens originalkabel med strömtjuv. Den är tjockare än de andra och sitter bredvid en blåvit kabel. Kontrollmät.
OBS! Glöm ej att skydda anslutning mot bilens originalkontakt så denna inte går att ta ur. Tex med vajerplomb.
Anslutning APP-Sensor (artnr: 03-170)
| KABELFÄRG | ANSLUTNING | FUNKTION |
| BRUN | IN 1 | Sensor 1 in |
| ORANGE | UT 1 | Sensor 1 ut |
| VIT | IN 2 | Sensor 2 in |
| GUL | UT 2 | Sensor 2 ut |
| GRÖN | - | Jord |
| RÖD | + | 12V |
Anslutning H-CAN (artnr: 03-140)
| KABELFÄRG | ANSLUTNING | FUNKTION |
| BRUN | IN 1 | Sensor 1 in |
| ORANGE | UT 1 | Sensor 1 ut |
| VIT | IN 3 | Sensor 2 in |
| GUL | UT 3 | Sensor 2 ut |
| GRÖN | - | Jord |
| RÖD | + | 12V |
