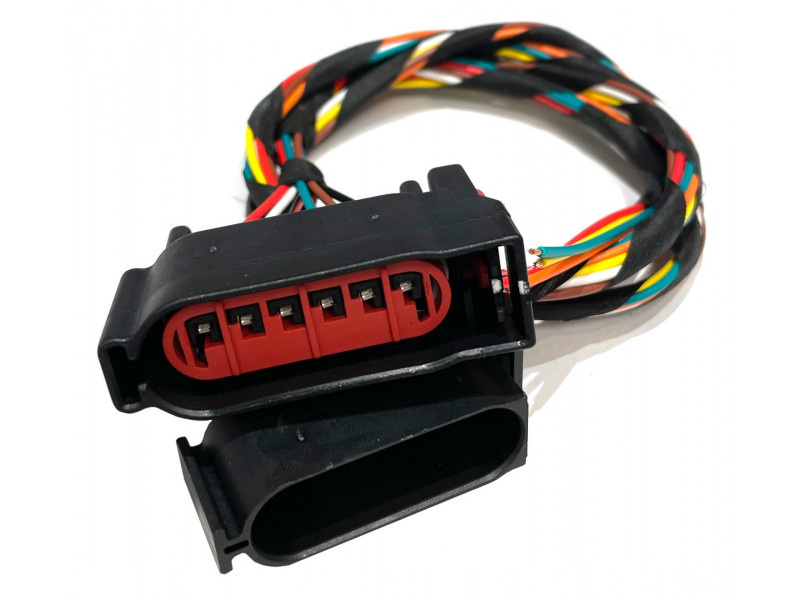

Kablar med passande kontakter för inkoppling till gaspedalen till vissa Volvo. Passar H-CAN 03-140.
Kabelsatsen passar till Volvo från 2008 - Kontrollera pedalen så att kontakten stämmer med just din bil!
Kontrollera att gaspedalen har rätt kontakt, jämför bilden med kontakten i din bil. Ser de inte exakt lika ut så kommer det ej fungera.
OBS! Ta 12v till H-CAN från position 1 (RÖD) - Viktigt!
| Till H-CAN: | ||
| KABELFÄRG | ANSLUTNING | FUNKTION |
| BRUN | IN 1 | Sensor 1 in |
| VIT | IN 2 | Sensor 2 in |
| ORANGE | UT 1 | Sensor 1 ut |
| GUL | UT 2 | Sensor 2 ut |
| GRÖN | - | Jord |
| RÖD | + | 12V |
