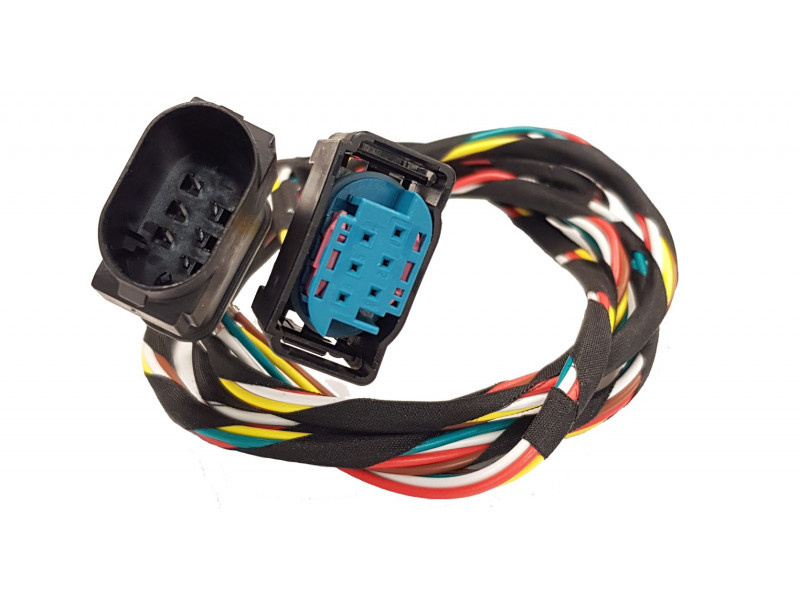

Kablar med passande kontakter för inkoppling till gaspedalen i BMW E-serie. Passar både gaspedalstyrning 114-03-170 och H-CAN 114-03-140.
OBS! Glöm ej att skydda anslutning mot bilens originalkontakt så denna inte går att ta ur. Tex med vajerplomb.
Anslutning APP-Sensor (artnr: 114-03-170)
KABELFÄRG | ANSLUTNING | FUNKTION |
BRUN | IN 1 | Sensor 1 in |
ORANGE | UT 1 | Sensor 1 ut |
VIT | IN 2 | Sensor 2 in |
GUL | UT 2 | Sensor 2 ut |
GRÖN | 0V | Jord |
Anslutning H-CAN (artnr: 114-03-140)
KABELFÄRG | ANSLUTNING | FUNKTION |
BRUN | IN 1 | Sensor 1 in |
ORANGE | UT 1 | Sensor 1 ut |
VIT | IN 2 | Sensor 2 in |
GUL | UT 2 | Sensor 2 ut |
GRÖN | - | Jord |
