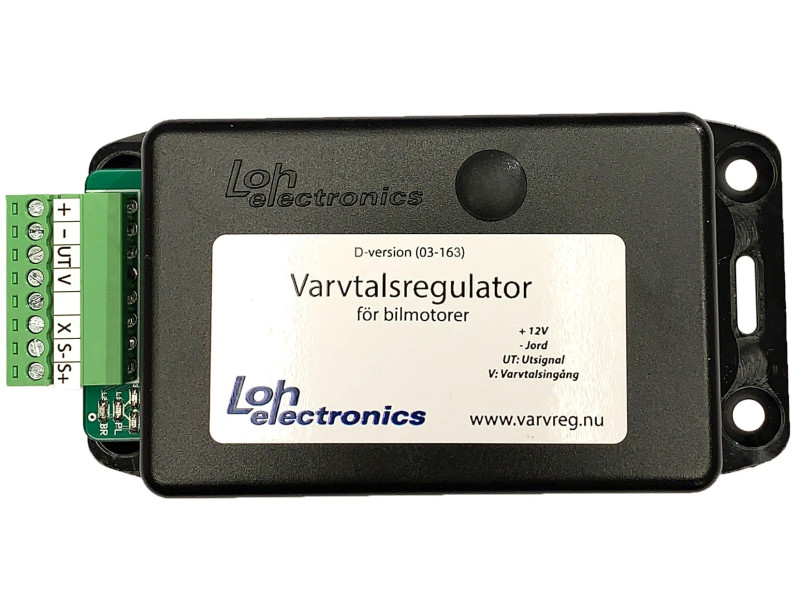

Varvtalsregulator till bilar eller A-traktorer D-version
Varvtalsregulator, D-version för bl.a dieselmotorer, motorer med flera tändspolar eller om man vill mäta och bryta på hastighet i stället för varvtal.
D-versionen innehåller dock inte alla funktioner som krävs för A-traktor, se H-versionen för detta.
• Styr ventilen för bränsleinsprutning till motorn(diesel), eller matning till tändspolar.
• Inställning sker på samma sätt som våra övriga regulatorer.
• Kan användas att driva matningsspänning till tändspolar i de bilar som har 3,4 eller 6 tändspolar t.ex.
• Kan användas med induktiv givare på drivaxel för att mäta och bryta på hastighet i stället för motorvarv.
• Kan användas med hastighetssignal från digital hastighetsmätarsignal som finns på vissa Volvo.
Länkar:
> Länk till bruksanvisning (.pdf)
Denna version fungerar på samma sätt som övriga varvtalsregulatorer, men är anpassad för bland annat dieselmotorer. Inställning sker genom att man håller ett varvtal och trycker in en knapp. Då lagras varvtalet i ett minne och när brytvarvet överskrides så påverkas utgången som styr ventilen till bränsleinsprutningen (eller matningsspänning till tändspolar).
Den gula kabeln (varvtalsregulatorns ingång) kopplas till generatorns utgång för varvräknare, eller annan signal vars frekvens beror av varvtalet/hastighet. Den blå kabeln (varvtralsregulatorns utgång) kopplas till den elektriska solenoiden som öppnar/stänger bränsletillförseln till motorn. Utgången har en kraftig drivare och ger +12V ut i normalt läge, och 0V ut då brytvarvet överskrids.
Bild på generator med utgång för varvräknare:
Den +12V som normalt går till magnetventilen, kan i stället användas som +12V-matning till varvtalsregulatorn (röd kabel). Den blå kabeln från varvtalregulatorn kopplas till magnetventilen. Bilderna är från en D24 Volvomotor.
Bild på anslutningen till ventilen där den blå kabeln skall anslutas
Bryta på hastighet i stället för varvtal?
Genom att mäta hastighet, låta varvtalsregulatorn bryta på hastighet, får man fördelen att man kan varva motorn fritt och oberoende av vilken växel som är i. Man kan mäta genom att montera en givare* på kardan och koppla den till D-versionens gula kabel. Har man en digital hastighetsmätarsignal, kan man använda den och koppla till regulatorn. På Volvo 240 t.ex finns en hastighetsmätarutgång på kardanen från ca årsmodell 1986.
* Induktiv givare kan vara vår produkt 03-185 eller signal för hastighetsmätaren (den måste dock vara digital med signalnivå mellan 0 och 5V-12V). Tyvärr fungerar det inte med signal från vanliga ABS-givare, de har för svag signal.
Denna modell går även att få med shiftlight-funktion
Shiftlight är ett tillägg till varvtalsregulatorn i form av en blå lysdiod (diam 10mm). Den tänds strax innan det inställda brytvarvet uppnås. Det indikerar alltså "snart uppnås brytvarvet" och man kan lättare hålla sig inom önskat varvtal. Välj version vid beställning.
